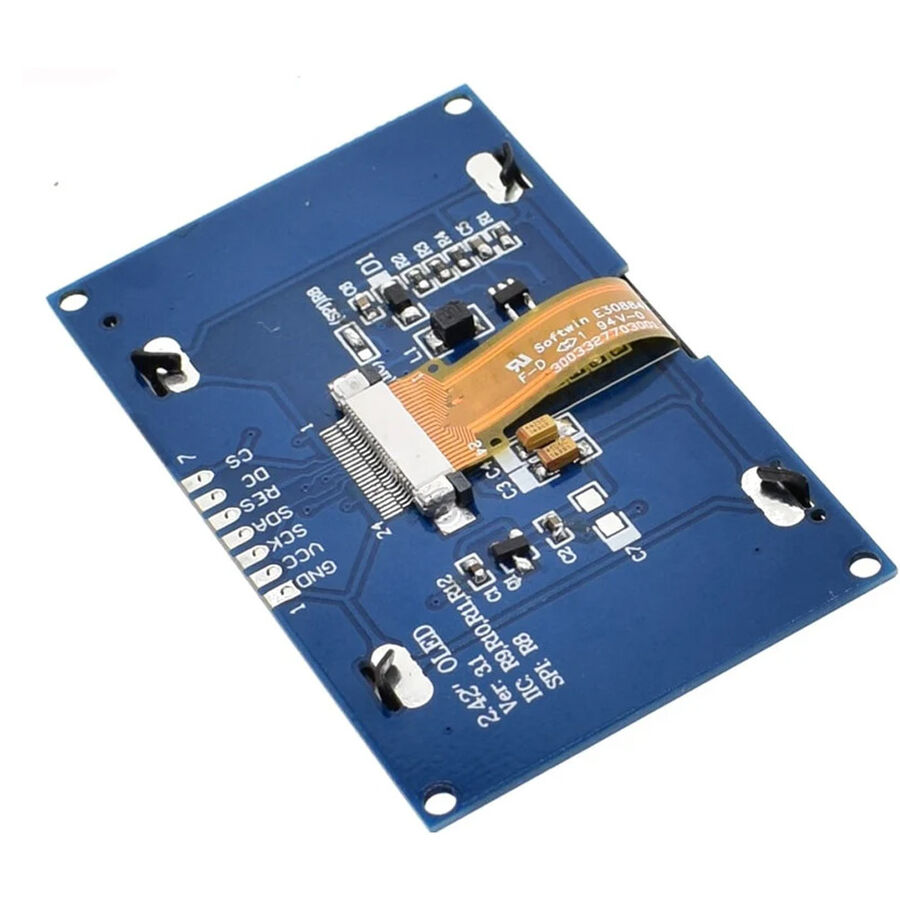

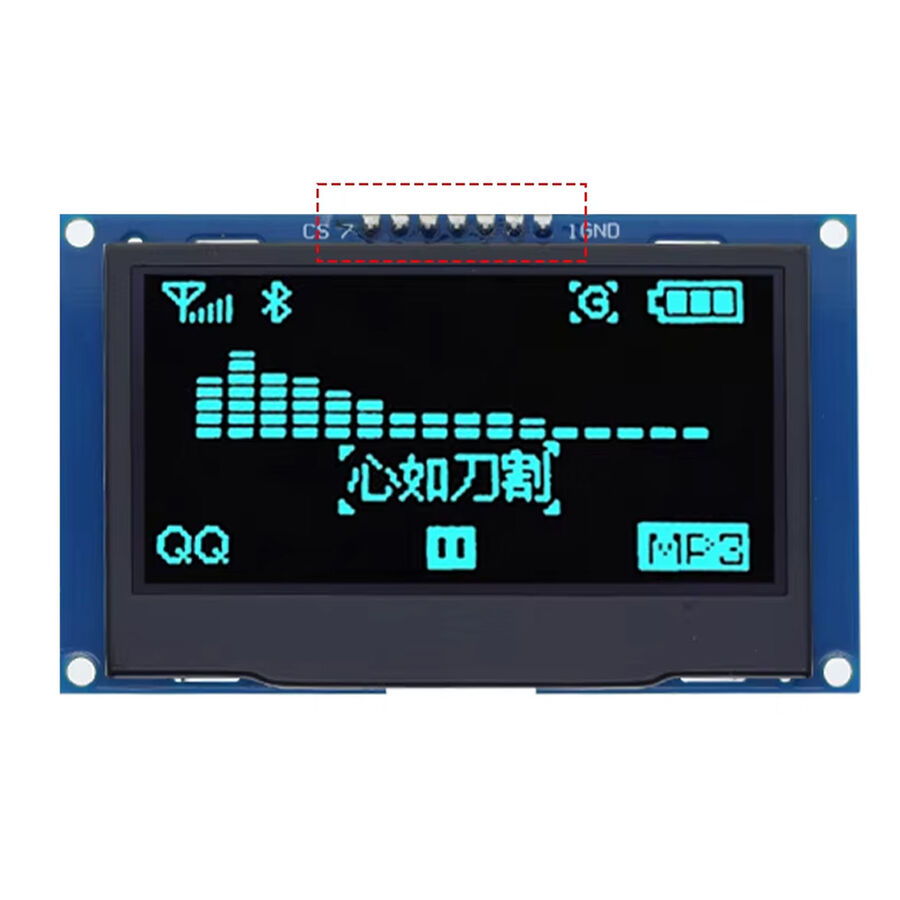

2.42 inç 128X64 OLED Ekran SSD1309 7 Pin SPI/IIC I2C Seri Mavi

Marka/Menşei: DirencNet
Stok Kodu : DSTK22685

543,49 TL + KDV
652,19 TL KDV Dahil
Stokta Yok Stoklara düşünce haber ver
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Resimler

  • 2.42 inç 128X64 OLED Ekran SSD1309 7 Pin SPI/IIC I2C Seri Mavi

    2.42 inç SPI White Weld OLED Display, projelerinde yüksek kontrast, düşük güç tüketimi ve net görüntü kalitesi arayan geliştiriciler ve elektronik hobi meraklıları için ideal bir ekrandır. 128x64 piksel çözünürlüğe sahip bu OLED ekran, mavi renkli görüntü sunar ve SSD1309 sürücü çipi ile çalışır.

    SPI ve I2C iletişim protokolleriyle uyumlu olan bu ekran, Arduino, Raspberry Pi, STM32 gibi birçok mikrodenetleyici platformu ile kolay entegrasyon sağlar. Parlaklığı, netliği ve geniş görüş açısıyla hem iç hem dış mekan uygulamaları için uygundur.

    2.42 inç 128X64 OLED Ekran SSD1309 - Teknik Özellikleri

    Görüntüleme Modu Passive Matrix
    Görüntü Rengi Monochrome (Mavi)
    Çalışma Modu 1/64 Duty
    Piksel Sayısı 128 × 64
    Modül Boyutu × × 6.00 mm (maksimum)
    Aktif Alan 55.01 × 27.50 mm
    Piksel Aralığı (Pitch) 0.43 × 0.43 mm
    Piksel Boyutu 0.40 × 0.40 mm



    Pin Tablosu

    No Pin Açıklama
    1 VSS Logic devresi toprak hattı (GND)
    2 VDD Logic devresi için güç kaynağı
    3 SCLK Seri saat girişi (Clock)
    4 SDA Seri veri girişi (Data)
    5 RES Bu pin sıfırlama (reset) sinyal girişidir. Pin düşük seviyedeyken çip başlatılır. Normal çalışmada bu pin yüksek seviyede tutulmalıdır.
    6 DC Bu pin Veri/Kontrol (Data/Command) girişidir. Pin yüksekken ve seri arayüz modu seçiliyken SDIN pininden gelen veri, veri olarak yorumlanır. Pin düşükken gelen veri komut olarak yorumlanır.
    7 CS Çip seçme pini. CS0 = “L” (düşük) olduğunda çip seçilmiş olur.

    Dökümanlar

    Faydalı Linkler
