D45V1E2F12 12V 100mA Step Down Voltaj Regülatörü

D45V1Ex serisi senkron buck (aşağı yönde) voltaj regülatörleri, 65 V'a kadar olan giriş voltajlarını daha düşük voltajlara düşürerek sürekli olarak 100 mA'ye kadar akım sağlayabilir. Bu regülatörler, çok düşük bekleme akımına sahiptir (< 30 μA tipik), bu da onları doğrusal regülatörler ve tipik anahtarlamalı regülatörlerle kıyaslandığında düşük akımlarda ekstra yüksek verimli hale getirir. Bu tür regülatörler aynı zamanda anahtarlamalı güç kaynağı (SMPS) veya DC-DC dönüştürücü olarak da adlandırılır.

Bu seri, yalnızca 0.3″ × 0.5″ boyutlarında olan ve daha dar alan gereksinimlerine sahip uygulamalar için tasarlanmış D45V1E1Fx ailesi ile, daha büyük boyutlarda (0.5″ × 0.6″) olan D45V1E2Fx ailesinden oluşur. D45V1E2Fx ailesi, regülatörü kapatmak için hassas eşik değerine sahip bir açma/giriş (enable) özelliği ve sıralama (sequencing) ile voltaj izleme için kullanılabilen bir power-good çıkışı sunar.

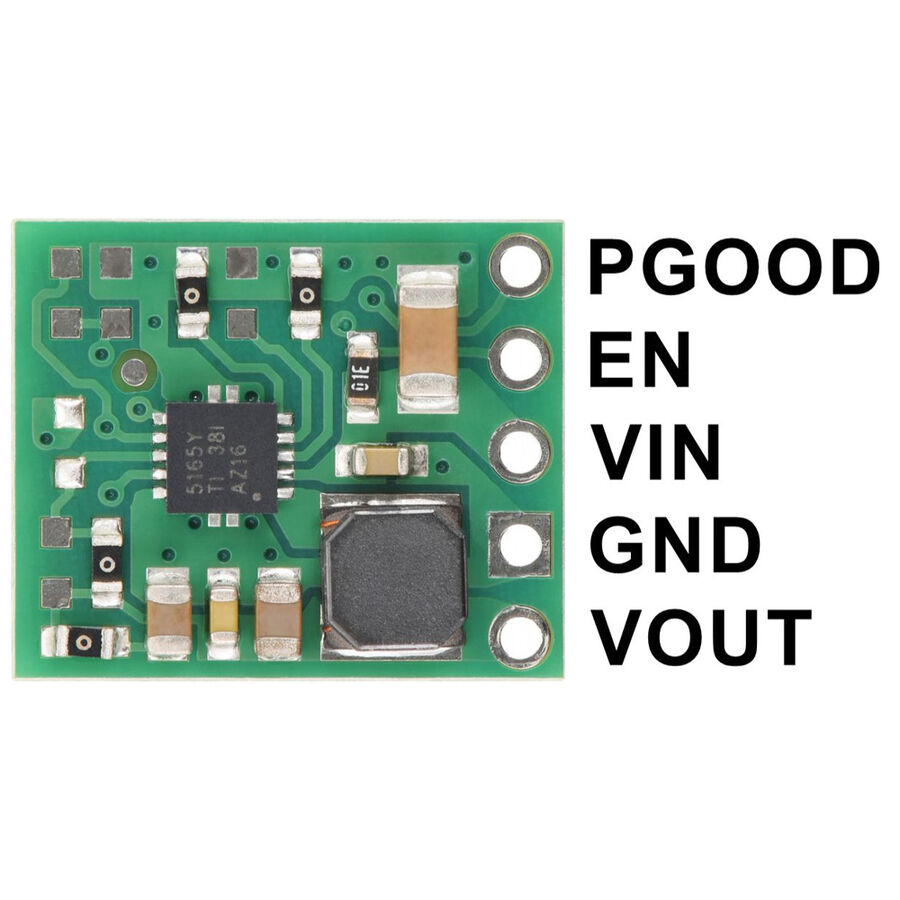

Bu regülatörün beş bağlantısı vardır: power good (PGOOD), enable (EN), giriş voltajı (VIN), toprak (GND) ve çıkış voltajı (VOUT).

Power good göstergesi olan PGOOD, regülatörün çıkış voltajı hedef voltajın %87'sinin altına düştüğünde düşük seviyeye geçen ve çıkış voltajı hedef voltajın %94'ünün üzerine çıktığında yüksek empedans durumuna geçen açık dirençli (open-drain) bir çıkıştır. Bu pini kullanmak için harici bir pull-up (çekme direnci) gereklidir. Önerilen pull-up direnç değeri 10 kΩ ile 100 kΩ arasındadır ve bu direnç 12 V'u aşan bir raya bağlanmamalıdır.

Varsayılan olarak etkin olan regülatör, EN pinindeki voltaj 1.1 V'un (tipik değer; düşme eşiği birimden birime 1.11 V ile 1.18 V arasında değişebilir) altına düşürülerek düşük güç uyku moduna alınabilir. Bu durumdan çıkmak için EN pinindeki voltajın 1.2 V'un (tipik değer; yükselme eşiği birimden birime 1.16 V ile 1.26 V arasında değişebilir) üzerine çıkarılması gerekir.

Bu uyku modunda, kapatıldığında çekilen akım yaklaşık 5 μA'dir ve ayrıca VIN üzerindeki her volt başına ek olarak 1 μA çekilir. (Not: Yüksek giriş voltajlarında, devre kapatıldığında çekilen akım, etkin durumdaki bekleme akımından daha yüksek olabilir.)

Giriş voltajı VIN, regülatörü besler. VIN'e 12 V ile 65 V arasındaki voltajlar uygulanabilir, ancak genellikle VIN'in etkin alt sınırı, VOUT artı regülatörün dropout voltajıdır ve bu voltaj, yükle yaklaşık doğrusal olarak değişir (aşağıda yükle ilişkili dropout voltajı grafikleri bulunmaktadır).

VOUT, düzenlenmiş çıkış voltajıdır.

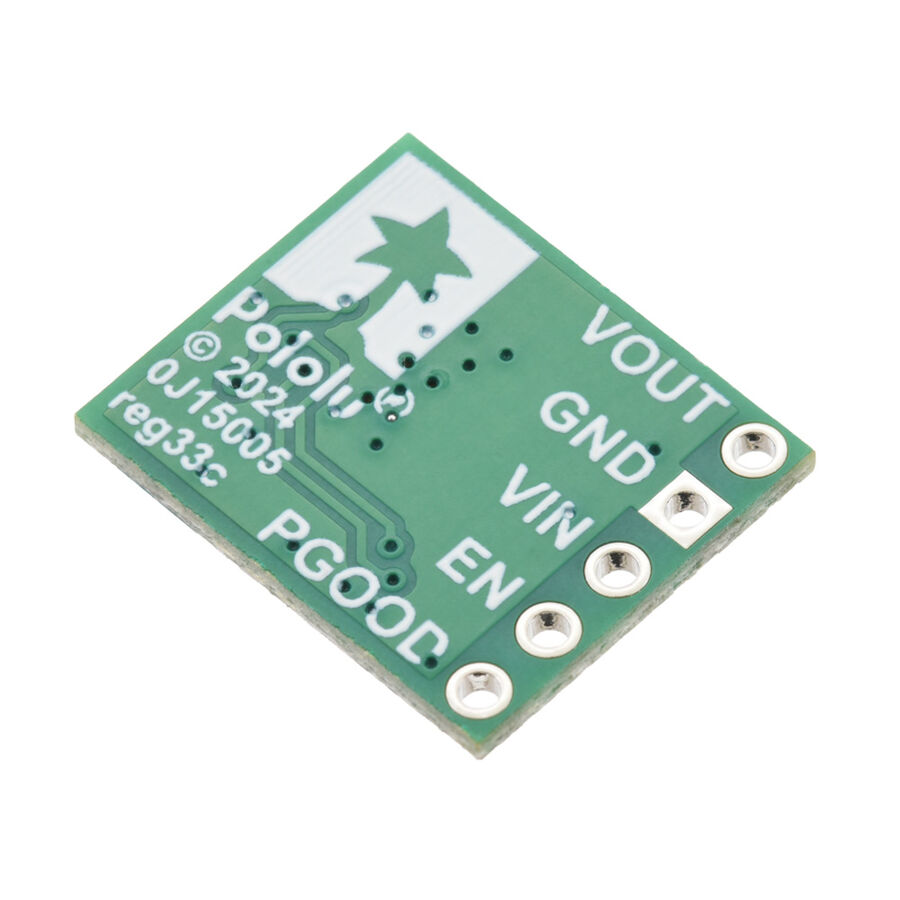

Beş bağlantı, PCB'nin arka tarafında etiketlenmiştir ve 0.1″'lik bir aralıkla, 0.1″'lik ızgara kullanan lehimsiz breadboard'lar, konnektörler ve diğer prototipleme düzenekleriyle uyumlu olacak şekilde kartın kenarına yerleştirilmiştir. Telleri veya 0.1″ başlık pimlerini doğrudan karta lehimleyebilirsiniz.

D45V1E2F12 12V 100mA Step Down Voltaj Regülatörü Teknik Özellikler

Giriş Voltajı	12V - 65V (minimum giriş voltajı, dropout voltajı dikkate alınarak belirlenir; detaylar için dropout voltajı bölümüne bakınız)
Çıkış Voltajı	12V (± %4 doğruluk)
Maksimum Çıkış Akımı	100 mA
Düşük Bekleme Akımı (Quiescent Current)	<50 μA
Hafif Yüklerde Yüksek Verimlilik	Evet
Açma/Kapama Kontrolü (Enable Input)	Hassas eşik değerli açma/giriş kontrolü sayesinde basit açma/kapama işlemi yapılabilir veya özel düşük voltaj kesme fonksiyonu uygulanabilir
Power-Good Çıkışı	Sıralama (sequencing), hata tespiti ve voltaj izleme için kullanılabilir
Kısa Devre ve Aşırı Sıcaklık Koruması	Evet

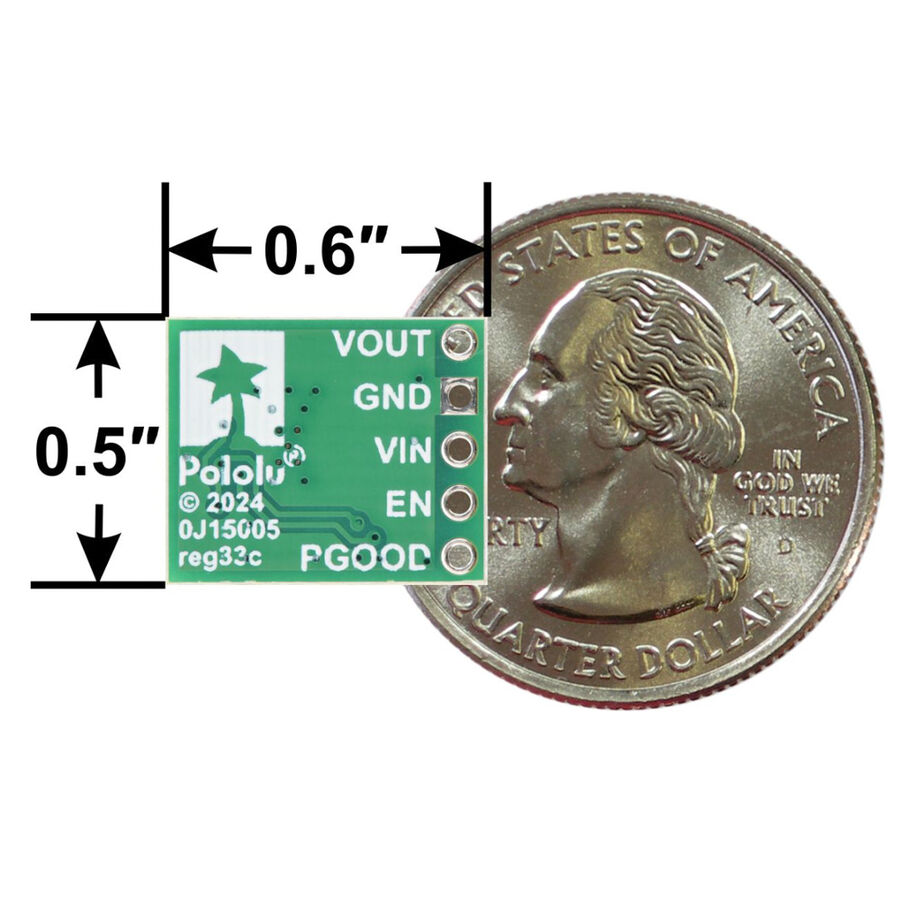

Boyutlar	12.7 mm × 15.3 mm × 3 mm (0.5″ × 0.6″ × 0.11″)
Ağırlık	0.7 g

Faydalı Linkler

Tüm Power Modül ürünlerimizi inceleyebilirsiniz.
Tüm Pololu Marka ürünlerimizi inceleyebilirsiniz.

" ["DOCUMENT_INFO"]=> string(0) "" ["WARRANTY_INFO"]=> string(0) "" ["DELIVERY_INFO"]=> string(0) "" ["WAREHOUSE"]=> string(0) "" ["DELIVERY_DAY"]=> string(0) "" ["IS_VIDEO_ACTIVE"]=> string(1) "0" ["NOTES"]=> string(0) "" ["TAGS"]=> array(0) { } ["IS_ORDER_NOTE_ACTIVE"]=> bool(false) ["IS_CASH_POINT_ACTIVE"]=> bool(false) ["RELATED_PRODUCTS_IDS1"]=> string(0) "" ["RELATED_PRODUCTS_IDS2"]=> string(0) "" ["RELATED_PRODUCTS_IDS3"]=> string(0) "" ["RELATED_PRODUCTS_IDS1_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS2_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS3_COUNT"]=> int(0) ["IS_POPUP_PHOTO_ACTIVE"]=> string(1) "1" ["MIN_ORDER_COUNT"]=> string(1) "1" ["DISPLAY_GAIN"]=> bool(false) }

D45V1E2F12 12V 100mA Step Down Voltaj Regülatörü

Name: D45V1E2F12 12V 100mA Step Down Voltaj Regülatörü
Brand: Pololu
SKU: T22534
Price: 236.87 TRY
Availability: InStock

Marka/Menşei: Pololu

Stok Kodu : 5377

197,39 TL + KDV

236,87 TL KDV Dahil

Sepete Ekle

Alışveriş Listeme Ekle

Paylaş:

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)
Resimler

D45V1E2F12 12V 100mA Step Down Voltaj Regülatörü

Bu regülatörün beş bağlantısı vardır: power good (PGOOD), enable (EN), giriş voltajı (VIN), toprak (GND) ve çıkış voltajı (VOUT).

VOUT, düzenlenmiş çıkış voltajıdır.

D45V1E2F12 12V 100mA Step Down Voltaj Regülatörü Teknik Özellikler

Giriş Voltajı	12V - 65V (minimum giriş voltajı, dropout voltajı dikkate alınarak belirlenir; detaylar için dropout voltajı bölümüne bakınız)
Çıkış Voltajı	12V (± %4 doğruluk)
Maksimum Çıkış Akımı	100 mA
Düşük Bekleme Akımı (Quiescent Current)	<50 μA
Hafif Yüklerde Yüksek Verimlilik	Evet
Açma/Kapama Kontrolü (Enable Input)	Hassas eşik değerli açma/giriş kontrolü sayesinde basit açma/kapama işlemi yapılabilir veya özel düşük voltaj kesme fonksiyonu uygulanabilir
Power-Good Çıkışı	Sıralama (sequencing), hata tespiti ve voltaj izleme için kullanılabilir
Kısa Devre ve Aşırı Sıcaklık Koruması	Evet
Boyutlar	12.7 mm × 15.3 mm × 3 mm (0.5″ × 0.6″ × 0.11″)
Ağırlık	0.7 g

Faydalı Linkler

Tüm Power Modül ürünlerimizi inceleyebilirsiniz.
Tüm Pololu Marka ürünlerimizi inceleyebilirsiniz.
