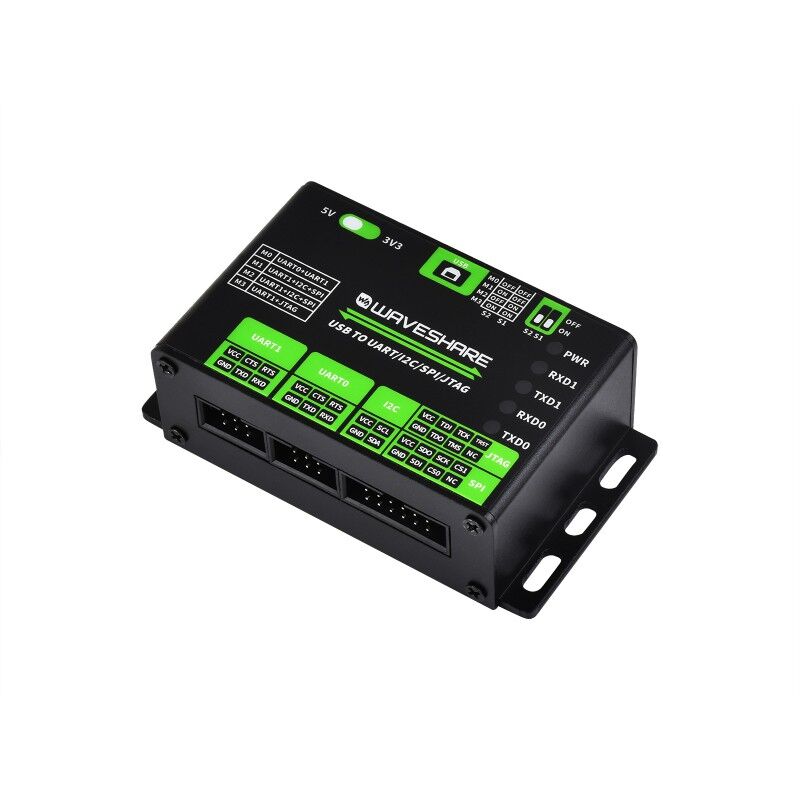

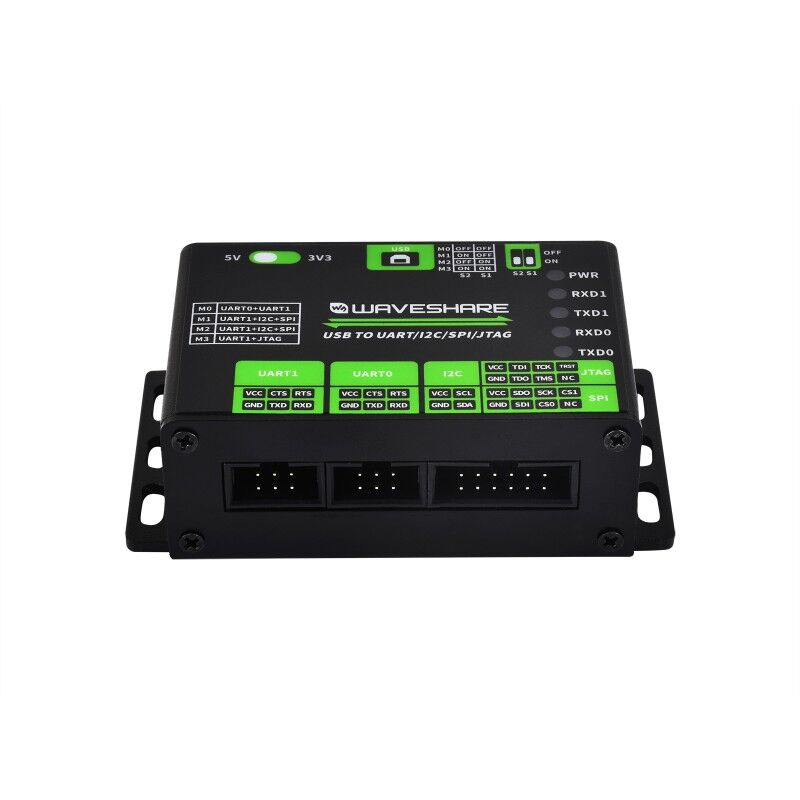

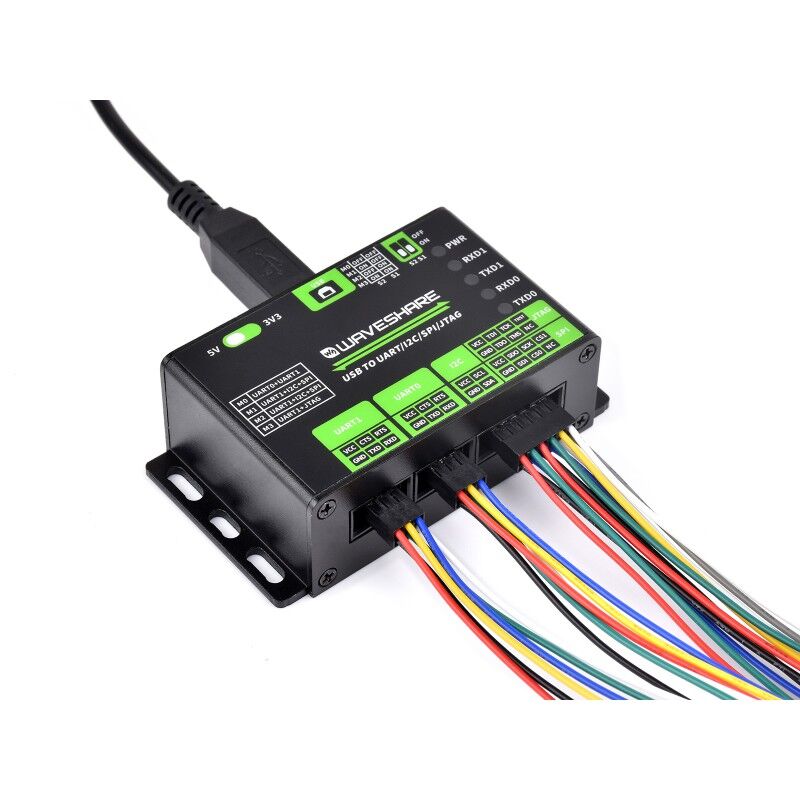

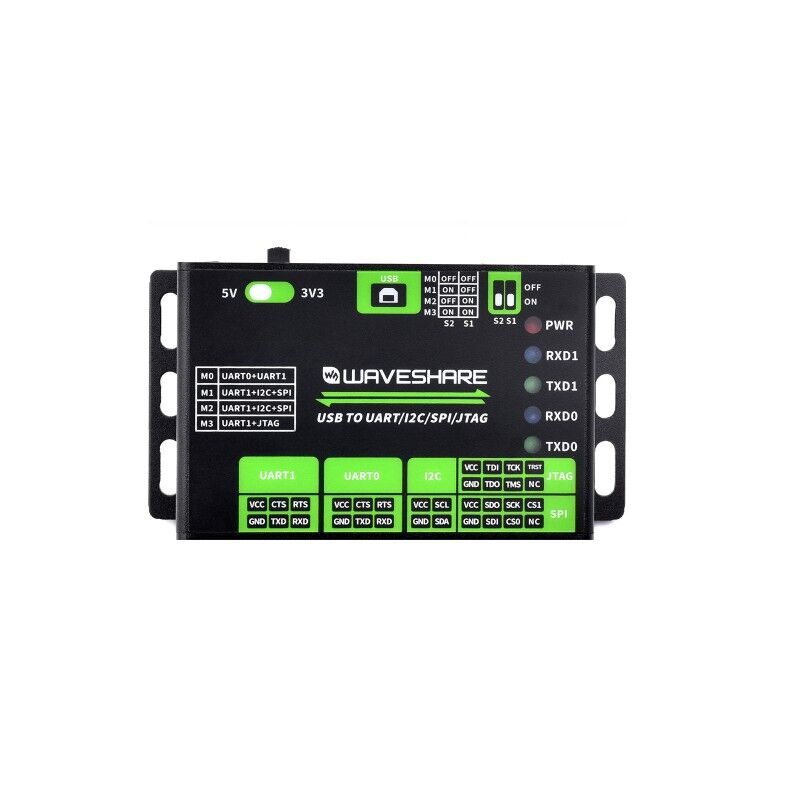

USB'den UART/I2C/SPI/JTAG Çoklu Arayüz Dönüştürücü
USB'den UART/I2C/SPI/JTAG'ye Dönüştürücü, bir USB bağlantı noktasını UART, I2C, SPI veya JTAG arayüzüne bağlamanıza olanak tanıyan bir cihazdır. Bu, bu arayüzleri kullanan cihazlarda hata ayıklamak ve programlamak için yararlı olabilir.
Dönüştürücü birden fazla arayüzü desteklediğinden onu çeşitli cihazlarla kullanabilirsiniz. Ayrıca 3,3V ve 5V cihazlarla da uyumlu olduğundan çok çeşitli uygulamalarla kullanabilirsiniz. Özelliklerinden bazıları şu şekildedir;
- USB'den 2 kanallı UART'a veya USB'den 1 kanallı UART + 1 kanallı I2C + 1 kanallı SPI'ye veya USB'den 1 kanallı UART + 1 kanallı JTAG'a kadar destekler
- CTS ve RTS donanım otomatik akış kontrolü ile 9 Mbps baud hızına kadar 2 kanallı yüksek hızlı UART arayüzlerini destekler
- Ana bilgisayar aracılığıyla EEPROM'un kolay çalıştırılması veya OLED ve sensör gibi I2C cihazlarının programlanması için 1 kanallı I2C arayüzünü destekler
- Farklı zamanlarda 2 kanallı SPI bağımlı cihazlarını kontrol edebilen, 2x çip seçme sinyal pimi ile 1 kanallı SPI arayüzünü destekler
- 1 kanallı JTAG arayüzünü destekler, hata ayıklama ve test için OpenOCD ile kullanılabilir (Çiplerin ve yazılım işlevlerinin sınırlı testi nedeniyle, kullanıcıların bu işlevi kendi başlarına değerlendirmeleri ve test etmeleri gerekir)
- İletişim arayüzünün çalışma seviyesini değiştirmek için yerleşik 3,3V ve 5V seviye dönüşüm devresi, daha iyi uyumluluk
- Yerleşik sıfırlanabilir sigorta ve ESD koruma devresi, aşırı akım/aşırı gerilime dayanıklı, güvenli ve istikrarlı iletişim sağlar

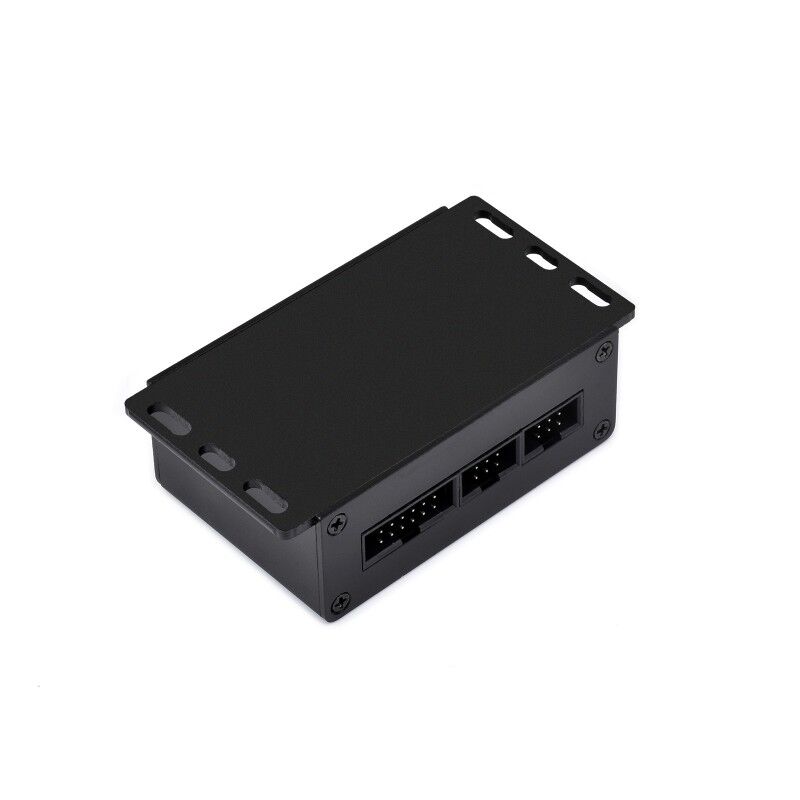

- Oksidasyon donuk cilalı yüzeye sahip alüminyum alaşımlı kasa, CNC işlem açıklığı, sağlam ve dayanıklı, iyi hazırlanmış
- Yüksek kaliteli USB-B ve DC konektörler, sorunsuz tak ve çek, dayanıklı ve güvenilir, ters dönmeye karşı korumalı
USB'den UART/I2C/SPI/JTAG Çoklu Arayüz Dönüştürücü Teknik Özellikleri
Üretici Firma | WaveShare |
Host Arayüzü | USB |
Güç Kaynağı | USB - 5V |
Çalışma Seviyesi - Gerilim | 3.3V - 5V |
USB Arayüz Koruması | Var |
USB Sıfırlanabilir Sigorta | Var |
USB ESD Koruması | Var |
UART Kanal Sayısı | 2 |
UART Konnektörü | 6 Pin IDC |
UART Baud Hızı | 1200bps~9 Mbps |
I2C Kanal Sayısı | 1 |
I2C Konnektörü | 12 Pin IDC |
SPI Kanal Sayısı | 1 |
SPI Konnektörü | 12 Pin IDC |
JTAG Kanal Sayısı | 1 |
JTAG Konnektörü | 12 Pin IDC |
Ürün Boyutları | 86.0×48.0×27.6mm |
Dökümanlar
- USB'den UART/I2C/SPI/JTAG Çoklu Arayüz Dönüştürücü Wiki dosyasını inceleyiniz.
Faydalı Linkler
- Tüm USB Çevirici Modül Ürünlerimizi inceleyebilirsiniz.
- Tüm Waveshare Marka Ürünlerimizi inceleyebilirsiniz.
