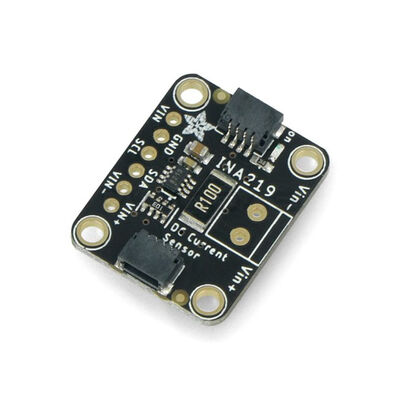

INA219 High Side DC Akım Sensörü Breakout Kartı - 26V ± 3.2A Max - Adafruit

Bu kart, tüm güç izleme problemlerini çözecektir. İki multimetre ile uğraşmak yerine, hem yüksek yan voltajı hem de I2C üzerindeki DC akım çekimini %1 hassasiyetle ölçmek için bu aradaki kullanışlı INA219B çipini kullanabilirsiniz.

Mevcut panel metre gibi çoğu akım ölçüm cihazı sadece düşük taraf ölçümü için uygundur. Bunun anlamı, bir pil almak istemiyorsanız, ölçüm direncini hedef zemin ile gerçek zemin arasında tutmanız gerekir. Bu, devrelerde sorunlara neden olabilir, çünkü elektronik, yer referansları değiştiğinde ve değişen akım çekişi ile hareket ettiklerinde devreye girme eğilimindedir. Bu yonga çok daha akıllıdır - 3 veya 5V gücüyle desteklenmiş olmasına rağmen + 26VDC'ye kadar yüksek yan akım ölçümü yapabilir. Ayrıca, pil ömrünü veya güneş panellerini izlemek için mükemmel olan yüksek yan voltajı geri bildirir.

Bir hassas amplifikatör, 0.1 ohm, %1 duyu direncindeki voltajı ölçer. Amplifikatörün maksimum giriş farkı ± 320mV olduğu için ± 3.2 Amper'e kadar ölçüm yapabileceği anlamına gelir. Dahili 12 bit ADC ile ± 3.2A aralıktaki çözünürlük 0.8mA'dir. Dahili kazanç minimum div8'de ayarlandığında, maksimum akım ± 400mA ve çözünürlük 0.1mA'dır. İleri seviye kullanıcılar, 0,1 ohm akım algılama direncini kaldırabilir ve aralığı değiştirmek için kendi algılayıcısının yerine koyabilir (8 mA'lık bir çözünürlükle 32 Amper'i ölçmek için 0,01 ohm diyelim)

6-pinli bir header (bu sensörü kolayca bir breadboard'a bağlayabilmeniz için) ve 3,5 mm'lik bir terminal fişi bulunmaktadır, böylece kolayca takabilir ve sökebilirsiniz. Kullanımı basittir. Sensöre 3 ila 5VDC ile güç verin ve iki I2C pini mikroişlemcinize bağlayın. Ardından, hedef güç kaynağını VIN + 'ya, toprağı da VIN-' e bağlayın. Arduino veya CircuitPython ile tüm kazanç, menzil ve matematik işlemlerini yapacak ayrıntılı bir anlatım mevcut. Dökümanlar alanında bulabilirsiniz.

INA219 High Side DC Akım Sensörü Breakout Kartı - 26V ± 3.2A Max Özellikleri

0.1 ohm 1% 2W akım algılama direnci
+ 26V'ye kadar hedef voltaj
± 0.8mA çözünürlük ile ± 3.2A'ya kadar akım ölçümü
0,9 "x 0,8" PCB
PCB (header veya terminal bloğu hariç): 1.9g
Not: Ürününüzle birlikte verilen terminal bloğu mavi veya siyah olabilir.
Bu kart / yonga, jumper kablolarıyla seçilebilen I2C 7 bit adresleri 0x40, 0x41, 0x44, 0x45 kullanır.

" ["DOCUMENT_INFO"]=> string(0) "" ["WARRANTY_INFO"]=> string(0) "" ["DELIVERY_INFO"]=> string(0) "" ["WAREHOUSE"]=> string(14) "A0035 - İthal" ["DELIVERY_DAY"]=> string(0) "" ["IS_VIDEO_ACTIVE"]=> string(1) "0" ["NOTES"]=> string(0) "" ["TAGS"]=> array(1) { [0]=> array(2) { ["URL"]=> string(20) "arduino-akim-sensoru" ["TITLE"]=> string(23) "arduino akım sensörü" } } ["IS_ORDER_NOTE_ACTIVE"]=> bool(false) ["IS_CASH_POINT_ACTIVE"]=> bool(false) ["RELATED_PRODUCTS_IDS1"]=> string(0) "" ["RELATED_PRODUCTS_IDS2"]=> string(0) "" ["RELATED_PRODUCTS_IDS3"]=> string(0) "" ["RELATED_PRODUCTS_IDS1_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS2_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS3_COUNT"]=> int(0) ["IS_POPUP_PHOTO_ACTIVE"]=> string(1) "1" ["MIN_ORDER_COUNT"]=> string(1) "1" ["DISPLAY_GAIN"]=> bool(false) }

INA219 High Side DC Akım Sensörü Breakout Kartı - 26V ± 3.2A Max

Name: INA219 High Side DC Akım Sensörü Breakout Kartı - 26V ± 3.2A Max
Brand: Adafruit
SKU: T6104
Price: 510.38 TRY
Availability: OutOfStock

Marka/Menşei: Adafruit

Stok Kodu : 904

425,32 TL + KDV

510,38 TL KDV Dahil

Stokta Yok Stoklara düşünce haber ver

Paylaş:

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (0)
Resimler

INA219 High Side DC Akım Sensörü Breakout Kartı - 26V ± 3.2A Max - Adafruit
Bu kart, tüm güç izleme problemlerini çözecektir. İki multimetre ile uğraşmak yerine, hem yüksek yan voltajı hem de I2C üzerindeki DC akım çekimini %1 hassasiyetle ölçmek için bu aradaki kullanışlı INA219B çipini kullanabilirsiniz.
Mevcut panel metre gibi çoğu akım ölçüm cihazı sadece düşük taraf ölçümü için uygundur. Bunun anlamı, bir pil almak istemiyorsanız, ölçüm direncini hedef zemin ile gerçek zemin arasında tutmanız gerekir. Bu, devrelerde sorunlara neden olabilir, çünkü elektronik, yer referansları değiştiğinde ve değişen akım çekişi ile hareket ettiklerinde devreye girme eğilimindedir. Bu yonga çok daha akıllıdır - 3 veya 5V gücüyle desteklenmiş olmasına rağmen + 26VDC'ye kadar yüksek yan akım ölçümü yapabilir. Ayrıca, pil ömrünü veya güneş panellerini izlemek için mükemmel olan yüksek yan voltajı geri bildirir.
Bir hassas amplifikatör, 0.1 ohm, %1 duyu direncindeki voltajı ölçer. Amplifikatörün maksimum giriş farkı ± 320mV olduğu için ± 3.2 Amper'e kadar ölçüm yapabileceği anlamına gelir. Dahili 12 bit ADC ile ± 3.2A aralıktaki çözünürlük 0.8mA'dir. Dahili kazanç minimum div8'de ayarlandığında, maksimum akım ± 400mA ve çözünürlük 0.1mA'dır. İleri seviye kullanıcılar, 0,1 ohm akım algılama direncini kaldırabilir ve aralığı değiştirmek için kendi algılayıcısının yerine koyabilir (8 mA'lık bir çözünürlükle 32 Amper'i ölçmek için 0,01 ohm diyelim)
6-pinli bir header (bu sensörü kolayca bir breadboard'a bağlayabilmeniz için) ve 3,5 mm'lik bir terminal fişi bulunmaktadır, böylece kolayca takabilir ve sökebilirsiniz. Kullanımı basittir. Sensöre 3 ila 5VDC ile güç verin ve iki I2C pini mikroişlemcinize bağlayın. Ardından, hedef güç kaynağını VIN + 'ya, toprağı da VIN-' e bağlayın. Arduino veya CircuitPython ile tüm kazanç, menzil ve matematik işlemlerini yapacak ayrıntılı bir anlatım mevcut. Dökümanlar alanında bulabilirsiniz.

INA219 High Side DC Akım Sensörü Breakout Kartı - 26V ± 3.2A Max Özellikleri
- 0.1 ohm 1% 2W akım algılama direnci
- + 26V'ye kadar hedef voltaj
- ± 0.8mA çözünürlük ile ± 3.2A'ya kadar akım ölçümü
- 0,9 "x 0,8" PCB
- PCB (header veya terminal bloğu hariç): 1.9g
- Not: Ürününüzle birlikte verilen terminal bloğu mavi veya siyah olabilir.
- Bu kart / yonga, jumper kablolarıyla seçilebilen I2C 7 bit adresleri 0x40, 0x41, 0x44, 0x45 kullanır.
