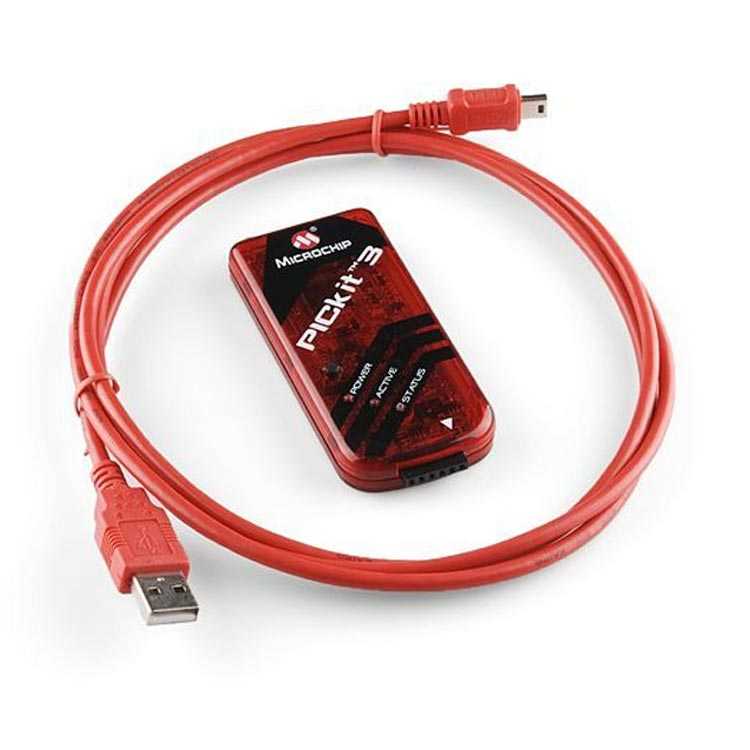

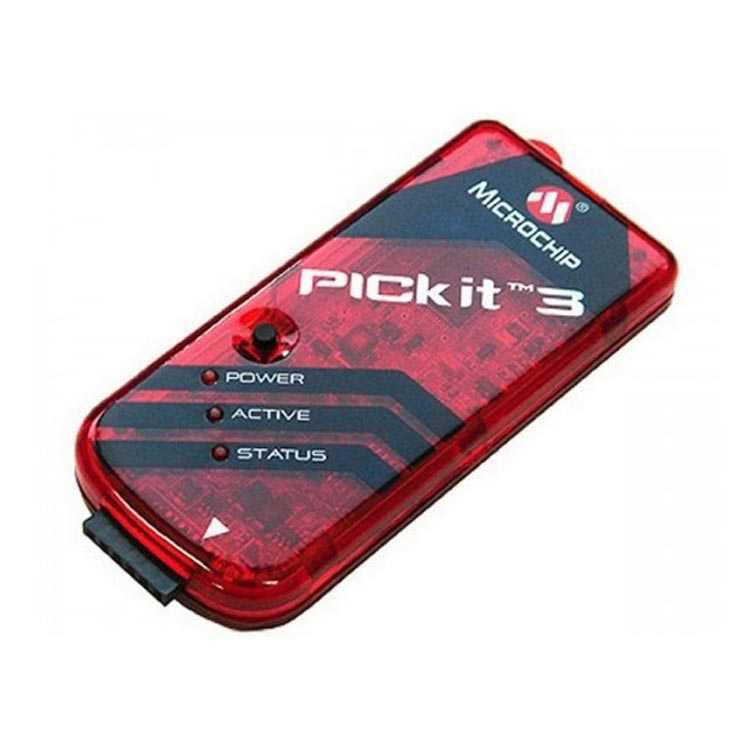

Pickit3 Pic Programlama Kartı

Microchip PICkit 3 Pic Programlama Kartı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı sağlamak için Flash bellekli her bir çipte bulunan devre içi hata ayıklama mantığını kullanıyor. Devre dışı hata ayıklama bir çok avantaj sağlamaktadır.

Düşük maliyetlidir, hata ayıklama için minimum ek donanım gerektirmektedir. Pahalı priz ve adaptörler gerektirmeden çalışan bu programlayıcı yeni programlama konusunda oldukça hızlıdır.

MPLAB PICkit 3, MPLAB X Tümleşik Geliştirme Ortamı'nın (IDE) güçlü grafik kullanıcı arabirimini kullanarak en uygun fiyata PIC® ve dsPIC® Flash mikro denetleyicilerinin hata ayıklama ve programlamasına izin verir. MPLAB PICkit 3, tam bir hız USB arabirimi kullanarak tasarım mühendisinin bilgisayarına bağlanır ve bir Microchip hata ayıklama (RJ-11) konnektörü (MPLAB ICD 2, MPLAB ICD 3 ve MPLAB REAL ICE ile uyumlu) üzerinden hedefe bağlanabilir. Bağlayıcı, devre içi hata ayıklamayı ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G / Ç pini ve sıfırlama hattı kullanır.

Bazı 8, 14 ve 18 uçlu cihazlar, hata ayıklama için özel bir MCU'lu küçük başlık panelleri kullanmaktadır. Bu özel MCU, PICkit 3 iletişimi için fazladan pinlere sahiptir ve bu nedenle uygulama için tüm pimleri parçada kullanmanıza izin verir. Başlık panosu programlama için kullanılmaz veya gerekli değildir. Ancak, bu aygıtların hata ayıklarken header kullanılmalıdır.

Pickit3 Pic Programlama Kartı Özellikleri:

USB (Ana bilgisayara tam hız 12 Mbits / s arayüz)
Gerçek zamanlı yürütme
Dahili aşırı voltaj / kısa devre monitörü
PC'den / web'den yükseltilebilir bellenim yazılımı
Tamamen kapalı
Düşük voltajı 2.0 volta (2.0v ila 6.0v aralığında) destekler
Teşhis LED'leri (güç, meşgul, hata)
Mikrodenetleyici programını ve veri belleğini okuma / yazma
Doğrulama ile program bellek alanını sil
Kesme noktasında donma-çevre birimleri
Programcı-Git'le 512 KB Flash

Çalışma Prensibi

PICkit3 programlayıcının bilgisayarınıza ve PIC mikro denetleyicisine düzgün şekilde bağlandığından emin olun
MPLAB X IDE yazılımındaki cihaz seçiciden doğru PIC mikro denetleyicisini seçin
PIC programınızı PIC mikrodenetleyicinin veri sayfasına uygun olarak yazınız
Mikrodenetleyiciyi programlamadan önce PIC programınızı kaydedin
PIC mikrodenetleyicisini programlamak için "Program" düğmesine tıklayın
Programı çalıştırarak PIC programının mikro denetleyiciye başarıyla programlandığını doğrulayın

Pickit3 Pic Programlama Kartı Teknik Özellikler

Üretici Firma	China
Ürün Kategorisi	Microchip Programlayıcılar
Ürün Boyutları PicKit 3	87.3mm x 40mm
Ürün Boyutları Dip Adaptör	80mm x 32mm
Çalışma Sıcaklığı	-40°C ~ +85°C

Dökümanlar

MPLAB X Tümleşik Geliştirme Ortamı'nın (IDE) Datasheet sayfasını inceleyiniz.
PICkit3 0.2.0.3 Setup.zip sayfasını inceleyiniz.

Faydalı Linkler

Microchip Programlayıcılar ürünlerimizi inceleyebilirsiniz.
Programlama Kartları ürünlerimizi inceleyebilirsiniz.

" ["DOCUMENT_INFO"]=> string(0) "" ["WARRANTY_INFO"]=> string(0) "" ["DELIVERY_INFO"]=> string(0) "" ["WAREHOUSE"]=> string(15) "R1-024 - İthal" ["DELIVERY_DAY"]=> string(0) "" ["IS_VIDEO_ACTIVE"]=> string(1) "0" ["NOTES"]=> string(0) "" ["TAGS"]=> array(0) { } ["IS_ORDER_NOTE_ACTIVE"]=> bool(false) ["IS_CASH_POINT_ACTIVE"]=> bool(false) ["RELATED_PRODUCTS_IDS1"]=> string(0) "" ["RELATED_PRODUCTS_IDS2"]=> string(0) "" ["RELATED_PRODUCTS_IDS3"]=> string(0) "" ["RELATED_PRODUCTS_IDS1_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS2_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS3_COUNT"]=> int(0) ["IS_POPUP_PHOTO_ACTIVE"]=> string(1) "1" ["MIN_ORDER_COUNT"]=> string(1) "1" ["COMMENT_ITEMS"]=> array(15) { [0]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(21) "Murat demirci Demirci" ["description"]=> string(96) "Sipariş verdim bekliyorum ürünü,memnuniyetimde diğer alıcak arkadaşlara yardımcı olurum" ["date"]=> string(10) "1485377257" ["value"]=> string(1) "3" ["display_name"]=> string(1) "0" } [1]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(13) "Alper Sönmez" ["description"]=> string(39) "Merhaba Üründen memnun kaldınız mi?" ["date"]=> string(10) "1504042502" ["value"]=> string(1) "3" ["display_name"]=> string(1) "0" } [2]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(14) "Bünyamin Baş" ["description"]=> string(39) "ürün windows 10 da çalışıyor mu ?" ["date"]=> string(10) "1521816424" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [3]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(21) "Murat Alp GACAL GACAL" ["description"]=> string(35) "Ürün windows 10 da çalışıyor." ["date"]=> string(10) "1554800204" ["value"]=> string(1) "5" ["display_name"]=> string(1) "0" } [4]=> array(6) { ["name"]=> string(6) "ÜRÜN" ["author"]=> string(11) "Direnc.net " ["description"]=> string(145) "Ürünün orjinal versiyonu linktedir. https://www.direnc.net/orjinal-pickit3?_sgm_campaign=scn_7b4acf92e0000&_sgm_source=5771&_sgm_action=click" ["date"]=> string(10) "1558689908" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [5]=> array(6) { ["name"]=> string(18) "Ürün Orjinal mi?" ["author"]=> string(11) "Emre özger" ["description"]=> string(18) "Ürün Orjinal mi?" ["date"]=> string(10) "1558639633" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [6]=> array(6) { ["name"]=> string(6) "ürün" ["author"]=> string(17) "Berke Guven Guven" ["description"]=> string(32) "Ürün stoklara ne zaman gelir ?" ["date"]=> string(10) "1576828436" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [7]=> array(6) { ["name"]=> string(5) "Stok " ["author"]=> string(11) "Direnc.net " ["description"]=> string(140) "Merhaba, Stoklarımız 4-6 hafta arası yenilenmektedir. Detaylı bilgi ve istekleriniz için destek@direnc.net adresine mail atabilirsiniz." ["date"]=> string(10) "1576841797" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [8]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(10) "Saim SUNEL" ["description"]=> string(903) "Siparişimden kısa bir süre sonra teslim aldım. PIC12f1840, PIC16f628a, PIC16f690 microcontroller ı sorunsuzca programlayabildim. Microchipin sitesinden(https://www.microchip.com/development-tools/pic-and-dspic-downloads-archive) PICKIT3 programını (http://ww1.microchip.com/downloads/en/DeviceDoc/PICkit3%20Programmer%20Application%20v3.10.zip) kurdum. Programın içerisinden PICKIT3 ün dökümentasyonuna rahatlıkla ulaşılabiliyor. Otomatik olarak microcontroller i detect edebiliyor. Zif soketse güzel düşünülmüş biraz karmaşık görünüyor ancak gayet basit bir kullanımı var. Videodan (https://youtu.be/hSkmPyhopRk) kullanımına bakılabilir. Kargom kendimden kaynaklanan sebeplerden dolayı geri iade edildi fakat gönderim birimi hızlıca dönüp 2 gün içerisinde tekrar tarafıma gönderdiler. Direnc.net ailesine sağladıkları hizmetten dolayı teşekkür ederim." ["date"]=> string(10) "1579030550" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [9]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(17) "Veli Mete CENGİZ" ["description"]=> string(38) "Ürün stoklarınıza ne zaman gelir ?" ["date"]=> string(10) "1589372677" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [10]=> array(6) { ["name"]=> string(4) "Stok" ["author"]=> string(11) "Direnc.net " ["description"]=> string(163) "Merhaba, Stoklarımız 4-6 hafta arasında yenilenmektedir. Detaylı bilgi ve istekleriniz için destek@direnc.net adresine mail atabilirsiniz. İyi çalışmalar." ["date"]=> string(10) "1589437728" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [11]=> array(6) { ["name"]=> string(6) "Güzel" ["author"]=> string(11) "Baran Alhas" ["description"]=> string(78) "MPLAB modundan çıkarıp test ettim ürün sorunsuz çalışıyor.(windows10)" ["date"]=> string(10) "1608733660" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [12]=> array(6) { ["name"]=> string(0) "" ["author"]=> string(11) "deniz tonus" ["description"]=> string(64) "Bu ürün bana hemen gerekli! Stoklar yenilense çok iyi olacak." ["date"]=> string(10) "1614445917" ["value"]=> string(1) "3" ["display_name"]=> string(1) "1" } [13]=> array(6) { ["name"]=> string(4) "STOK" ["author"]=> string(11) "Direnc.net " ["description"]=> string(105) "Merhaba, Ürün tedariği bugün tamamlanacak olup stokları yarın güncellenecektir. İyi Çalışmalar" ["date"]=> string(10) "1614593008" ["value"]=> string(1) "5" ["display_name"]=> string(1) "1" } [14]=> array(6) { ["name"]=> string(26) "Window10 da çalışmıyor" ["author"]=> string(15) "TC Furkan Yavuz" ["description"]=> string(62) "Windows10 da çalıştıramıyorum bilgisi olan varmı acaba ?" ["date"]=> string(10) "1633021318" ["value"]=> string(1) "2" ["display_name"]=> string(1) "1" } } ["DISPLAY_GAIN"]=> bool(false) }

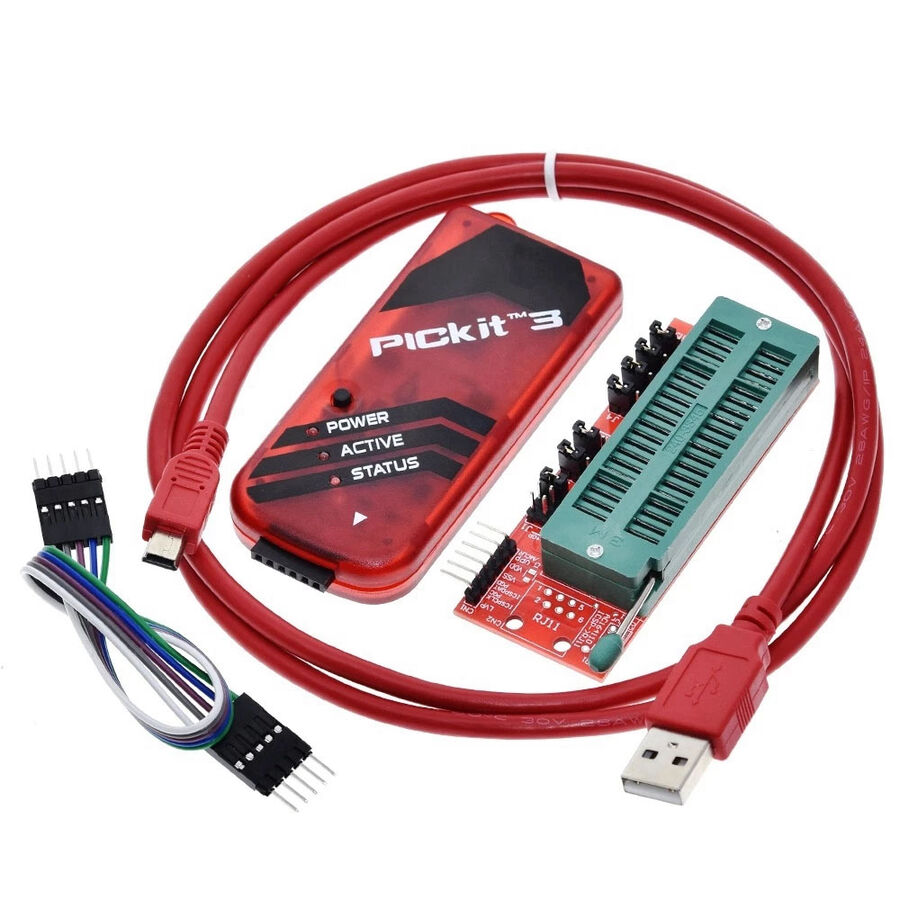

Pickit3 Pic Programlama Kartı ve Dip Çevirici Adaptör

Name: Pickit3 Pic Programlama Kartı ve Dip Çevirici Adaptör
Brand: DirencNet
SKU: T5772
Price: 1318.48 TRY
Availability: InStock
Rating: 4.4 (15 reviews)

Dip Adaptörü ile birlikte

Marka/Menşei: DirencNet

Stok Kodu : DSTK4072

1.098,74 TL + KDV

1.318,48 TL KDV Dahil

Sepete Ekle

Alışveriş Listeme Ekle

20 TL (KDV hariç) ve üzeri alışverişler onaylanmaktadır.

Paylaş:

Ürün Özellikleri
Ödeme Seçenekleri
Yorumlar (15)
Resimler

Pickit3 Pic Programlama Kartı
Microchip PICkit 3 Pic Programlama Kartı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı sağlamak için Flash bellekli her bir çipte bulunan devre içi hata ayıklama mantığını kullanıyor. Devre dışı hata ayıklama bir çok avantaj sağlamaktadır.
Düşük maliyetlidir, hata ayıklama için minimum ek donanım gerektirmektedir. Pahalı priz ve adaptörler gerektirmeden çalışan bu programlayıcı yeni programlama konusunda oldukça hızlıdır.
MPLAB PICkit 3, MPLAB X Tümleşik Geliştirme Ortamı'nın (IDE) güçlü grafik kullanıcı arabirimini kullanarak en uygun fiyata PIC® ve dsPIC® Flash mikro denetleyicilerinin hata ayıklama ve programlamasına izin verir. MPLAB PICkit 3, tam bir hız USB arabirimi kullanarak tasarım mühendisinin bilgisayarına bağlanır ve bir Microchip hata ayıklama (RJ-11) konnektörü (MPLAB ICD 2, MPLAB ICD 3 ve MPLAB REAL ICE ile uyumlu) üzerinden hedefe bağlanabilir. Bağlayıcı, devre içi hata ayıklamayı ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G / Ç pini ve sıfırlama hattı kullanır.
Bazı 8, 14 ve 18 uçlu cihazlar, hata ayıklama için özel bir MCU'lu küçük başlık panelleri kullanmaktadır. Bu özel MCU, PICkit 3 iletişimi için fazladan pinlere sahiptir ve bu nedenle uygulama için tüm pimleri parçada kullanmanıza izin verir. Başlık panosu programlama için kullanılmaz veya gerekli değildir. Ancak, bu aygıtların hata ayıklarken header kullanılmalıdır.
Pickit3 Pic Programlama Kartı Özellikleri:
- USB (Ana bilgisayara tam hız 12 Mbits / s arayüz)
- Gerçek zamanlı yürütme
- Dahili aşırı voltaj / kısa devre monitörü
- PC'den / web'den yükseltilebilir bellenim yazılımı
- Tamamen kapalı
- Düşük voltajı 2.0 volta (2.0v ila 6.0v aralığında) destekler
- Teşhis LED'leri (güç, meşgul, hata)
- Mikrodenetleyici programını ve veri belleğini okuma / yazma
- Doğrulama ile program bellek alanını sil
- Kesme noktasında donma-çevre birimleri
- Programcı-Git'le 512 KB Flash
Çalışma Prensibi
- PICkit3 programlayıcının bilgisayarınıza ve PIC mikro denetleyicisine düzgün şekilde bağlandığından emin olun
- MPLAB X IDE yazılımındaki cihaz seçiciden doğru PIC mikro denetleyicisini seçin
- PIC programınızı PIC mikrodenetleyicinin veri sayfasına uygun olarak yazınız
- Mikrodenetleyiciyi programlamadan önce PIC programınızı kaydedin
- PIC mikrodenetleyicisini programlamak için "Program" düğmesine tıklayın
- Programı çalıştırarak PIC programının mikro denetleyiciye başarıyla programlandığını doğrulayın
Pickit3 Pic Programlama Kartı Teknik Özellikler
Üretici Firma China
Ürün Kategorisi Microchip Programlayıcılar
Ürün Boyutları PicKit 3 87.3mm x 40mm
Ürün Boyutları Dip Adaptör 80mm x 32mm
Çalışma Sıcaklığı -40°C ~ +85°C
